ORIENTACIÓN II: EL USO DE LA BRÚJULA

CÓMO USAR LA BRÚJULA?

Los Puntos cardinales y direcciones. Partes, tipos y usos de la brújula

Por Rolo BENASSI
– Guía de Trekking en Cordillera A.A.G.M. (Nº119)
– Guía de Trekking PN Quebrada del Condorito (Hab Nº 007)
– Prestador de Turismo Alternativo Pcia. Cba. (Hab Nº 005)

CÓMO ORIENTARSE

Retomando la frase “Para orientarnos tenemos que encontrar la dirección del oriente y del resto de los puntos cardinales. N, S y W (oeste)”,avanzaremos en algunos conceptos comenzando por las direcciones.

Direcciones

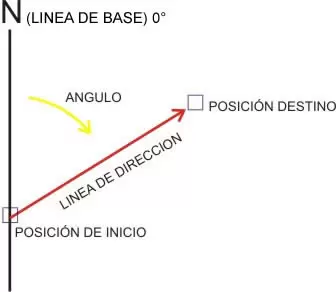

A las direcciones las definiremos como líneas rectas desde un punto de inicio de un itinerario (posición) hasta un punto de destino (otra posición). Estas líneas rectas podemos trazarlas en una carta, podemos observarlas en el terreno a través de referencias o podemos observarlas en la brújula. Es decir pueden ser reales o imaginarias. A estas direcciones las mediremos como ángulos y como a los ángulos tenemos que medirlos desde una línea de inicio 0 o línea de base se ha establecido el N (norte) como línea de base a partir de la cual comenzaremos a medir en el sentido de las agujas del reloj.

GRAFICO 1

El sistema de medición más utilizado es el sexagesimal que divide la circunferencias en 360º. Es decir que tendríamos la posibilidad de medir 360 direcciones.

GRAFICO 2

Entonces a partir de ahora podemos expresar las direcciones como ángulos con respecto al N (norte). Ej: 10º, 50º, 195º, 240º, 320º, etc.

Pero es importante aclarar que existen 3 nortes, 3 líneas de base desde las cuales podremos medir las direcciones.

NORTE GEOGRÁFICO O VERDADERO: es el que se utilizan los meridianos locales como líneas de base. Estos meridianos convergen en el polo Norte geográfico.

NORTE MAGNÉTICO: se utiliza el polo Norte magnético como línea de base para medir direcciones en el terreno con la brújula que se alinea automáticamente con el mismo.

NORTE DE COORDENADAS, DE CUADRÍCULA O CARTOGRÁFICO: es el que se utilizan las líneas verticales de la red de coordenadas planas impresas en las cartas topográficas como líneas de base.

Entonces cuando utilizamos cartas topográficas y brújulas como herramientas de orientación, estaremos midiendo direcciones sobre dos sistemas distintos que utilizan distintos nortes como línea de base.  Cuando midamos una línea de dirección en la carta topográfica, estaremos utilizando como línea de base el Norte de coordenadas, de cuadrícula o cartográfico. Ese ángulo se denominará ANGULO DE DIRECCION o AZIMUT PLANO.  Cuando midamos una dirección en el terreno con la brújula, sobre una referencia, estaremos utilizando como línea de base en Norte magnético y el ángulo que midamos se denominará RUMBO.

Repasando conceptos de orientación

ANGULO DE DIRECCION o AZIMUT PLANO: Ángulo formado por una línea de dirección utilizando como línea de base el Norte de coordenadas, de cuadrícula o cartográfico, medido sobre la carta.

RUMBO: Ángulo formado por una línea de dirección utilizando como línea de base el Norte magnético, medido con la brújula.

AZIMUT: Ángulo formado por una línea de dirección utilizando como línea de base los meridianos que convergen en el Norte geográfico.

Al haber 3 nortes, si medimos la dirección entre dos posiciones tenemos que prestar atención cual norte estamos utilizando como línea de base, es decir si medimos una dirección en la carta estaremos utilizando el Norte de coordenadas, de cuadrícula o cartográfico y si esa misma dirección la medimos en el terreno con la brújula estaremos utilizando como línea de base el Norte magnético. Si bien es la misma dirección, habrá una diferencia que se denomina DESVIACION MAGNETICA.

Llevado a la práctica este concepto: si medimos una dirección sobre la carta obteniendo un ANGULO DE DIRECCION o AZIMUT PLANO e inmediatamente queremos utilizarlo con la brújula en el terreno para empezar a caminar, tenemos que corregir la DESVIACIÓN MAGNETICA. Es decir tenemos que transformar un ANGULO DE DIRECCION o AZIMUT PLANO en un RUMBO.

¿CÓMO CORREGIR LA DESVIACIÓN MAGNÉTICA?

Primero hay que conocer el valor de la desviación (en grados) y segundo hay que conocer si la desviación es E u W.

Una vez conocidos estos dos datos tenemos que seguir la siguiente regla:

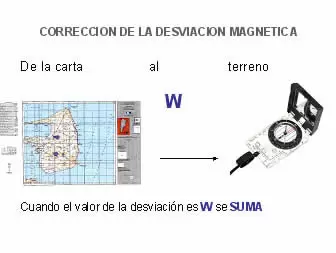

Si la desviación magnética es W.  Para trasformar el ángulo de dirección o azimut plano en un rumbo. El valor de la desviación de SUMA

EJEMPLO · Ángulo de dirección 145º (dirección medida sobre la carta) · Valor de la desviación 2º W · Para pasar a Rumbo, utilizar la brújula y comenzar a caminar en esa dirección : 145º + 2º = rumbo 147º

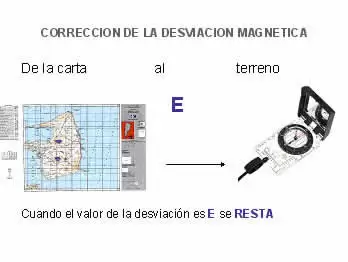

Si la desviación magnética es E.  Para trasformar el ángulo de dirección o azimut plano en un rumbo. El valor de la desviación se RESTA.

EJEMPLO II: · Ángulo de dirección 145º (dirección medida sobre la carta) · Valor de la desviación 2º E · Para pasar a Rumbo, utilizar la brújula y comenzar a caminar en esa dirección: 145º – 2º = rumbo 143º

RUMBO – CONTRARRUMBO

Cuando trazamos un itinerario desde la posición de inicio hasta el destino elegido medimos la dirección a través de un ángulo. Estas direcciones medidas como ángulos tienen un ángulo complementario con una diferencia de 180 º que se denomina POSTERIOR.

Es decir que cuando llegamos a destino y queremos volver a nuestra posición de inicio, la nueva dirección será el ángulo posterior y la diferencia siempre será 180º. Cuando utilizamos la brújula la dirección de “ida” será el RUMBO y la dirección de “vuelta” será el CONTRARRUMBO.

La regla para determinar los ángulos posteriores y contra rumbos es la siguiente:

• Cuando el ángulo es de 0º hasta 180º le sumo 180º  Ej: “ida” 40º + 180 = “vuelta” 220º

• Cuando el ángulo es de 180º hasta 360º Le resto 180º Ej: “ida” 290º – 180 = “vuelta” 110º

LAS BRÚJULAS

Luego de explicar los conceptos orientación, puntos cardinales y direcciones hablemos ahora del instrumento para medir direcciones en el terreno: la brújula

¿QUÉ ES UNA BRÚJULA?

Es un instrumento simple que permite la medición de ángulos en el terreno con respecto al norte magnético (rumbos), los cuales utilizaremos como direcciones.

¿PARA QUÉ SIRVE LA BRÚJULA?

Se pueden utilizar solas o en combinación con las cartas topográficas. En el caso de utilizarla sin la carta topográfica sirven para:

• Para medir los rumbos (ángulos con respecto al norte magnético) en la que se encuentran referencias que podemos observar en el terreno.
• Para indicar la dirección de un rumbo dado.
• Para marchar en una dirección constante.
• Para medir distancias en el terreno (mediante un cálculo trigonométrico)

¿Cuántos tipos de brújulas hay?

Hay varios tipos de brújulas pero hablaremos de los más utilizados en senderismo, exploraciones terrestres, expediciones o trekking:

• Brújulas cartográficas
• Brújulas lensáticas

BRÚJULAS CARTOGRÁFICAS Y LENSATICAS

Independientemente de la brújula que utilicemos lo importante es la anatomía o partes de cada modelo, su utilización correcta y con cuál nos sentimos más cómodos.

Es fundamental identificar las siguientes partes en las brújulas:

BRÚJULAS CARTOGRAFICAS

• Base de plástico.
• Limbo, anillo giratorio graduado o dial.
• Aguja magnética.
• Flecha orientadora y sus líneas auxiliares.
• Punto de lectura o línea de índice.
• Flecha de dirección de viaje.

BRÚJULAS LENSATICAS

• Base que contiene la aguja y el limbo flotante
• Flecha indicadora del norte magnético
• Cubierta o tapa que contiene la mira delantera con alambre vertical
• Mira trasera con lente
• Punto de lectura, línea de índice
• Línea girable.
• Cápsula transparente externa giratoria, anillo de rotación externo.

¿Cómo se utilizan las brújulas en las funciones básicas?

PARA MEDIR EL RUMBO

(ángulo con respecto al norte magnético) en la que se encuentra alguna referencia

 CON BRUJULA CARTOGRAFICA

• 1. Apuntar hacia la referencia con la flecha de dirección (ref Nº 6)
• 2. Girar el limbo, anillo giratorio graduado o dial (ref Nº 2 ) hasta que la marca N del mismo, flecha orientadora, (ref Nº 4) coincida con la aguja magnética (roja, ref Nº 3)
• 3. Leer el rumbo en el punto de lectura o línea de índice (ref Nº 5)

 CON BRUJULA LENSATICA

• 1. Apuntar hacia la referencia con mira delantera que tiene el alambre vertical (ref Nº 3).
• 2. Esperar que el limbo flotante gire y se alinee con el N magnético.
• 3. Leer el rumbo en el punto de lectura o línea de índice (ref Nº 5) con el lente de la mira trasera inclinada hacia delante 45º (ref Nº 4).

PARA INDICAR LA DIRECCIÓN DE UN RUMBO DADO

CON BRUJULA CARTOGRAFICA

• 1. Girar el limbo, anillo giratorio graduado o dial (ref Nº 2) hasta que el rumbo elegido coincida con el punto de lectura o línea de índice (ref Nº 4).
• 2. Con la brújula en la mano girar con todo el cuerpo sobre nuestro mismo eje hasta que la marca N del limbo, flecha orientadora, (ref Nº 4) coincida con la aguja magnética (Roja, ref Nº 3).
• 3. Levantar la vista, observar el terreno y buscar referencias sobre la dirección que indica la brújula a través de la fecha de dirección de viaje.
• 4. Mientras no cambiemos de rumbo, la marca N del limbo, flecha orientadora, (ref Nº 4) tiene que coincidir con la aguja magnética roja, (ref Nº 3).

 CON BRUJULA LENSATICA

• 1. Con la brújula en la mano girar con todo el cuerpo sobre nuestro mismo eje hasta que el rumbo elegido coincida con el punto de lectura o la línea de índice (ref Nº 5), con el lente de la mira trasera inclinada hacia delante 45º (ref Nº 4).
• 2. Girar la cápsula transparente con el anillo de rotación externo hasta que la línea girable (ref Nº 6) coincida con la flecha indicadora del norte magnético.
• 3. Levantar la vista, observar el terreno y buscar referencias sobre la dirección que indica la brújula a través de la mira delantera.
• 4. Mientras no cambiemos de rumbo la flecha indicadora del norte magnético tiene que coincidir con la línea girable (ref Nº 6)

Por último: una vez que dominemos las técnicas de obtener ángulos de direcciones y rumbos, y dominemos la utilización de la brújula para encontrar direcciones, viene el momento de movernos en el terreno. La navegación. Debemos trasladarnos desde un lugar a otro siguiendo la dirección que nos indica la brújula, pero ¿qué pasa si no podemos marchar en línea recta, si hay obstáculos, si no hay referencias en el terreno o si no hay visibilidad? En ese momento tendremos que poner en práctica otras técnicas: las técnicas de navegación terrestre con brújula que veremos próximamente.

---

TIPS

Comprueba siempre que la brújula funcione de manera satisfactoria antes de su utilización sobre el terreno.

Nunca expongas la brújula a temperaturas extremas (superiores a +60°C o inferiores a -40°). Tampoco a campos magnéticos como, por ejemplo, cuchillos, aparatos de radiocomunicación, etc. En caso de exposición, la brújula podría sufrir daños permanentes.

---

Bibliografía consultada:

Instituto Geográfico Militar – Lectura de Cartografía – 1991-Bs. As. – Argentina. Fleming J. – Orientación, Todo sobre mapa y brújula – 1996 -Ed. Desnivel – España. www.silva.se

Nota: Este artículo es demostrativo e ilustrativo sobre algunos fundamentos básicos del uso de la brújula y no pretende ser instructivo, recomendamos al lector capacitarse en técnicas de orientación antes de realizar expediciones en campo.

ADVERTENCIA: Estos artículos sólo pretenden enumerar algunas de las herramientas que se utilizan en orientación con brújula. Por favor si te interesa el tema es recomendable que estudies o hagas un curso presencial completo con expertos. Salir al campo sin conocimientos de orientación es peligroso y no te lo recomendamos bajo ningún punto de vista
